SISTEMA DI DOSAGGIO E CONTROLLO HB MIDI
PER IMPIANTI HYDROBAY FINO AI 15.000 LT

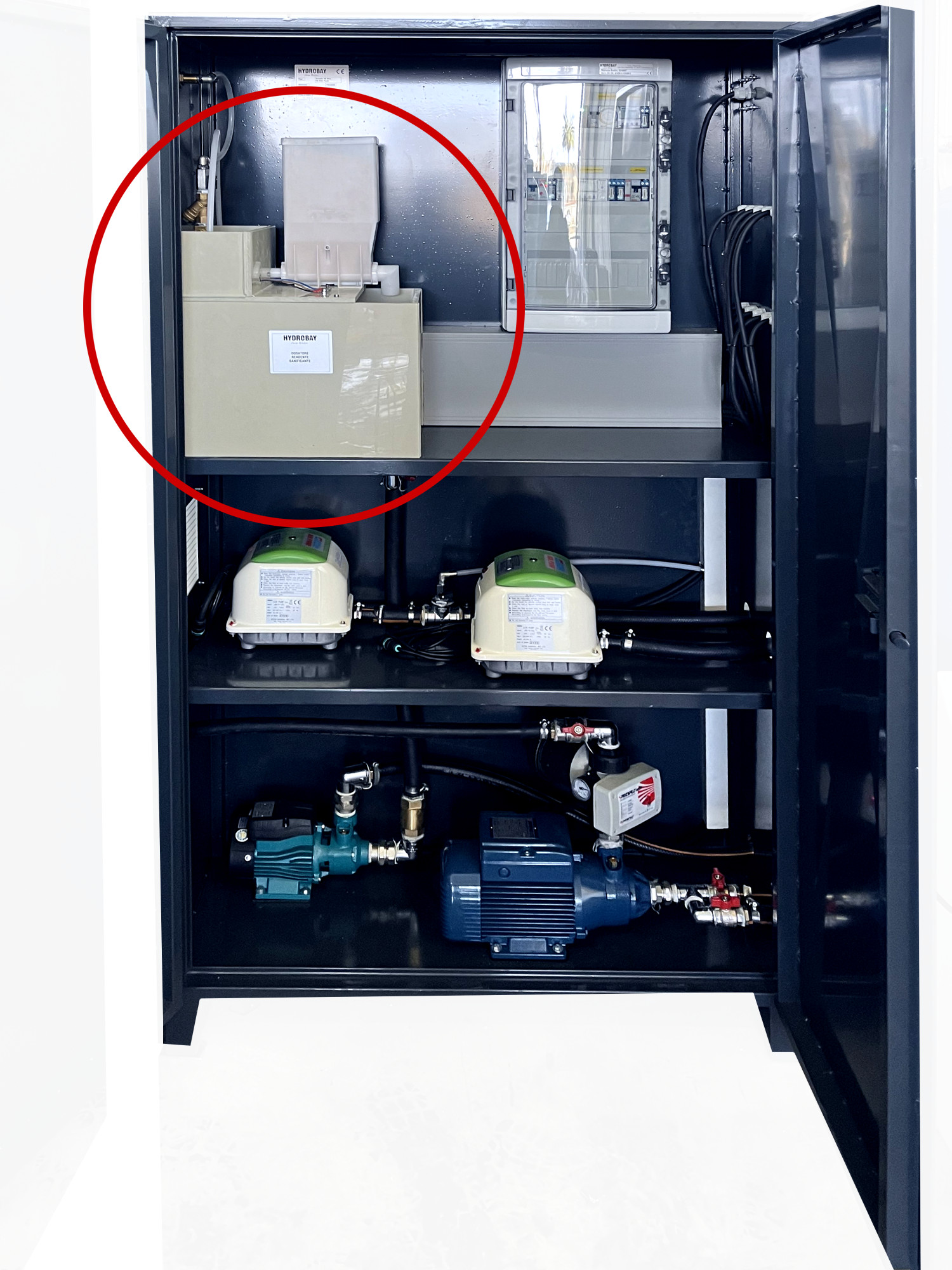

L’ apparecchiatura in oggetto a nome “HB MIDI” è un sistema completo di controllo e dosaggio, anche da remoto, dei microorganismi e eventuali alimenti e dell’intero impianto alla quale viene collegato, è realizzato in modo integrato nell’armadio di comando idrico e pneumatico. Compito di “HB MIDI” è quello di automatizzare la distribuzione di polvere microbica ed alimenti, e di controllare l’intero funzionamento
PLC Siemens S7 1200 cpu 1212C
Il SIMATIC S7-1200 offre un’interfaccia PROFINET integrata, potenti funzioni tecnologiche integrate nonchè un design flessibile e scalabile. Ciò consente una comunicazione semplice, soluzioni efficienti per compiti tecnologici ed un orientamento perfetto a specifiche esigenze nell’automazione in un campo d’impiego multisettoriale.

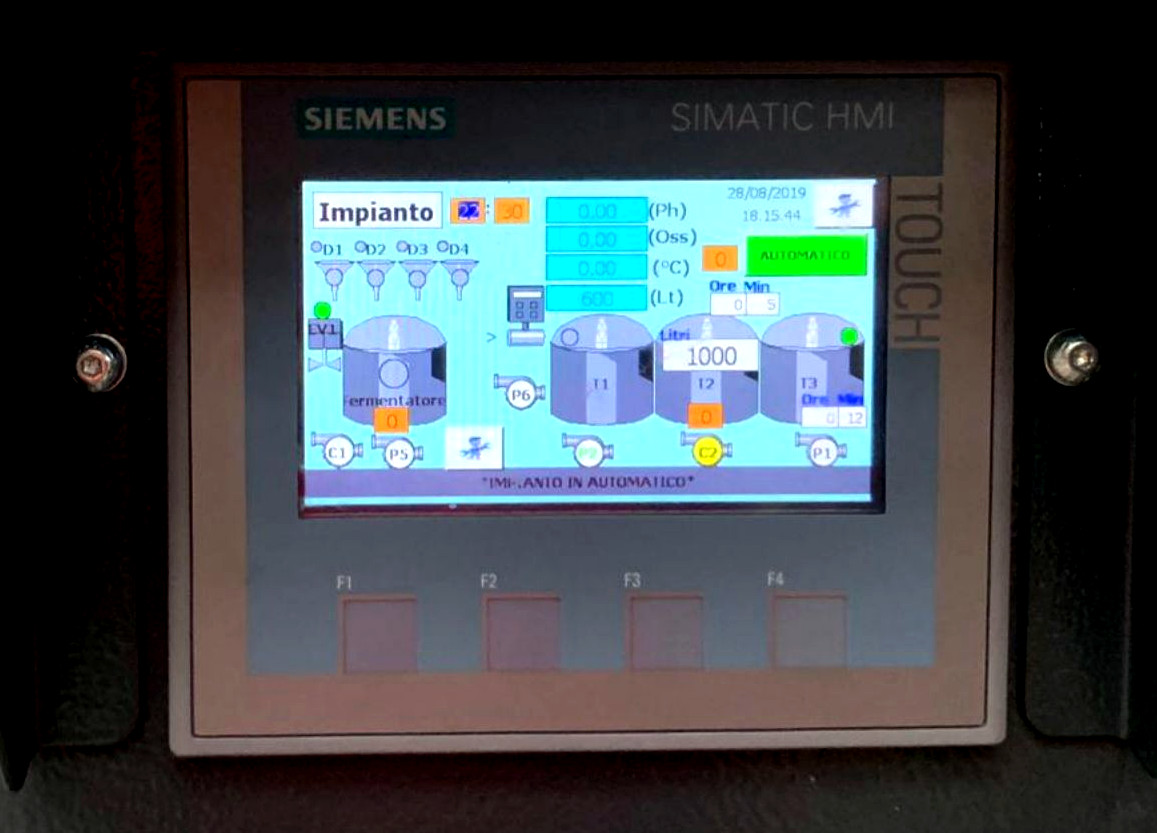

• Pannello touch screen Siemens KTP 400 per interfaccia utente da 7” per gestione e visualizzazione parametri da locale (allarmi, livelli parametri ambientali ecc.)
• espansione 16 ingressi e 16 uscite digitali
• alimentatore PM 1207 per S7 1200

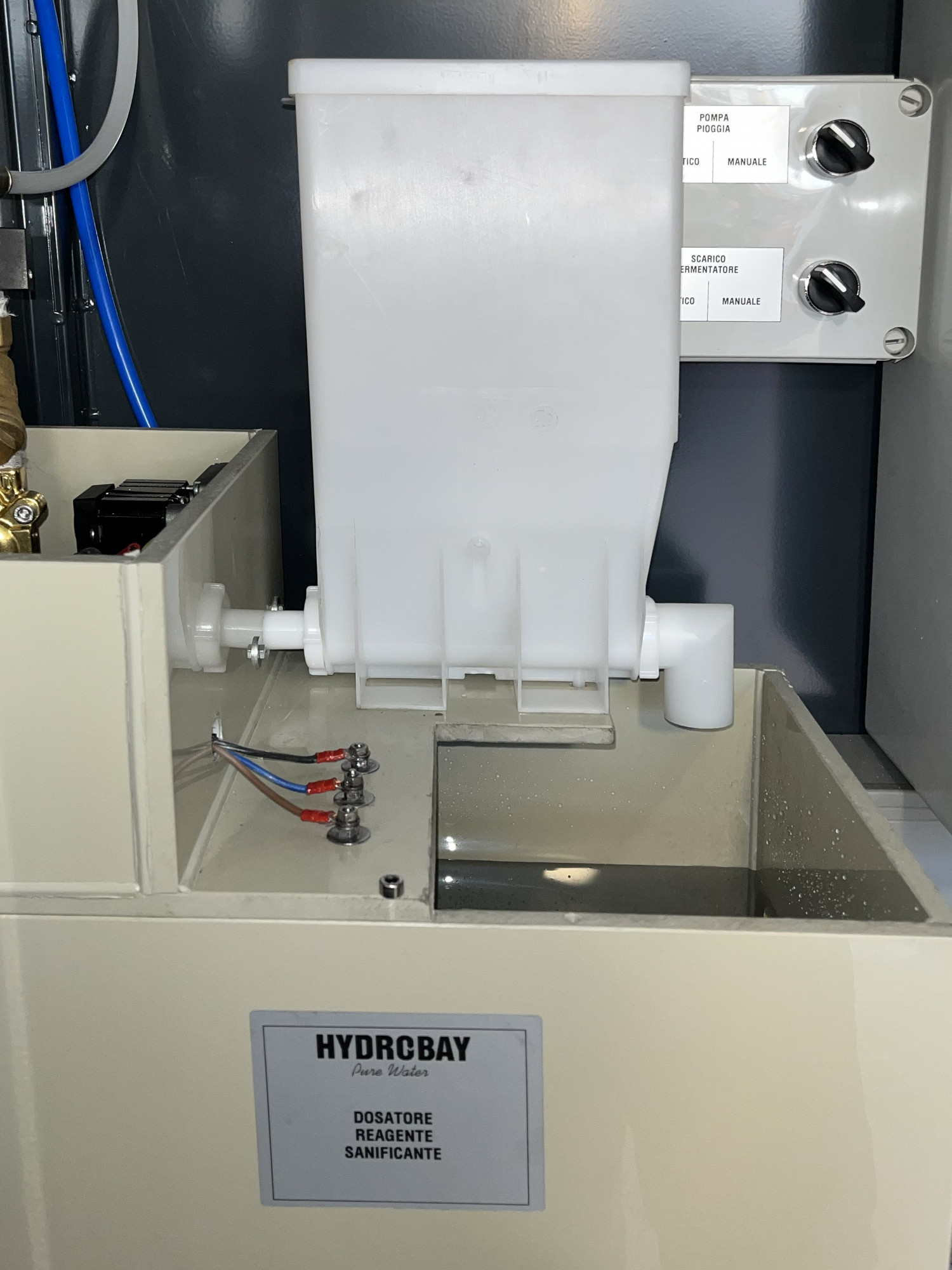

Supporto dosatore
• n 02 dosatori polveri microbiche (OPZIONALE ESPANSIONE A 4 DOSAGGI)
• n 02 motori per dosatori (4 con Opzione)
• n 02 sensori laser di livello vaschette prodotti dosatori (4 con Opzione)
• Quadro alloggio lato dosatore

Quadro elettrico lato AC cablaggio composto da:
• A) n 02 centralina di livello compreso sonde
• B) n 05 controlli motori per i seguenti elementi di processo
• (MP1) pompa rilancio fanghi microbici
• (MP2) pompa alimentazione utenze (idropulitrici)
• (MP5) pompa di rilancio dal fermentatore al serbatoio di ossidazione della miscela preventivamente fermentata
• compressore n 01 (230V) compressore fermentatore
• compressore n 02 (380V) soffiante per ossigenazione serbatoio di ossidazione impianto Hydrobay
• uscite ai relè di:
• elettrovalvola EV 1, acqua per fermentatore – dosatore 1, (microrganismi) – dosatore 2, (nutrienti)
• pompa peristaltica per eventuale ulteriore nutriente a base di olio vegetale
• spia generale allarme impianto

Predisposizione nativa per interfacciamento con gestionali nell’ambito dei progetti rispondenti norme industria 4.0
