INDICAZIONI PER PROGETTAZIONE BAIA DI LAVAGGIO

RACCOLTA ACQUE REFLUE REALIZZABILE SU VS PAVIMENTO

In alternativa alle pavimentazioni  in acciaio HYDROBAY HB Easy e Basic, potreste realizzare una piattaforma di lavaggio a terra perfettamente a norma. Le acque reflue di lavaggio devono essere raccolte e su un pavimento impermeabile e dotato di pendenza.

Seguire poche indicazioni:
1. Preparare pavimentazione in cemento elicotterato con idonee pendenze di deflusso e
resinare la pavimentazione con Resina epossidica 3 mm autolivellante anche all’interno
di canali e tombini

2. Posizionare nella zona di maggior pendenza una fila di canali di scolo
Acqua con grigliato in ghisa da 250×250 mm e lunghezza a discrezione

3. Posizionare alla testa della fila un tombino in cls a uno o due
Scomparti all’interno del quale installeremo la pompa autodescante
di trasporto reflui dimensioni suggerite 500x500x700H.

4. Se non vorrete dotarvi del ns Big Bag esterno al posto del tombino Punto 3
Potreste realizzare una pozzo in CLS avente dimensioni interne da 1200x1200x1800H
entro il quale posizioneremo un filtro permeante a Big Bag da 700x700x700 in grado di
fermare residui voluminosi prima che arrivino al primo serbatoio dell’impianto di
depurazione.

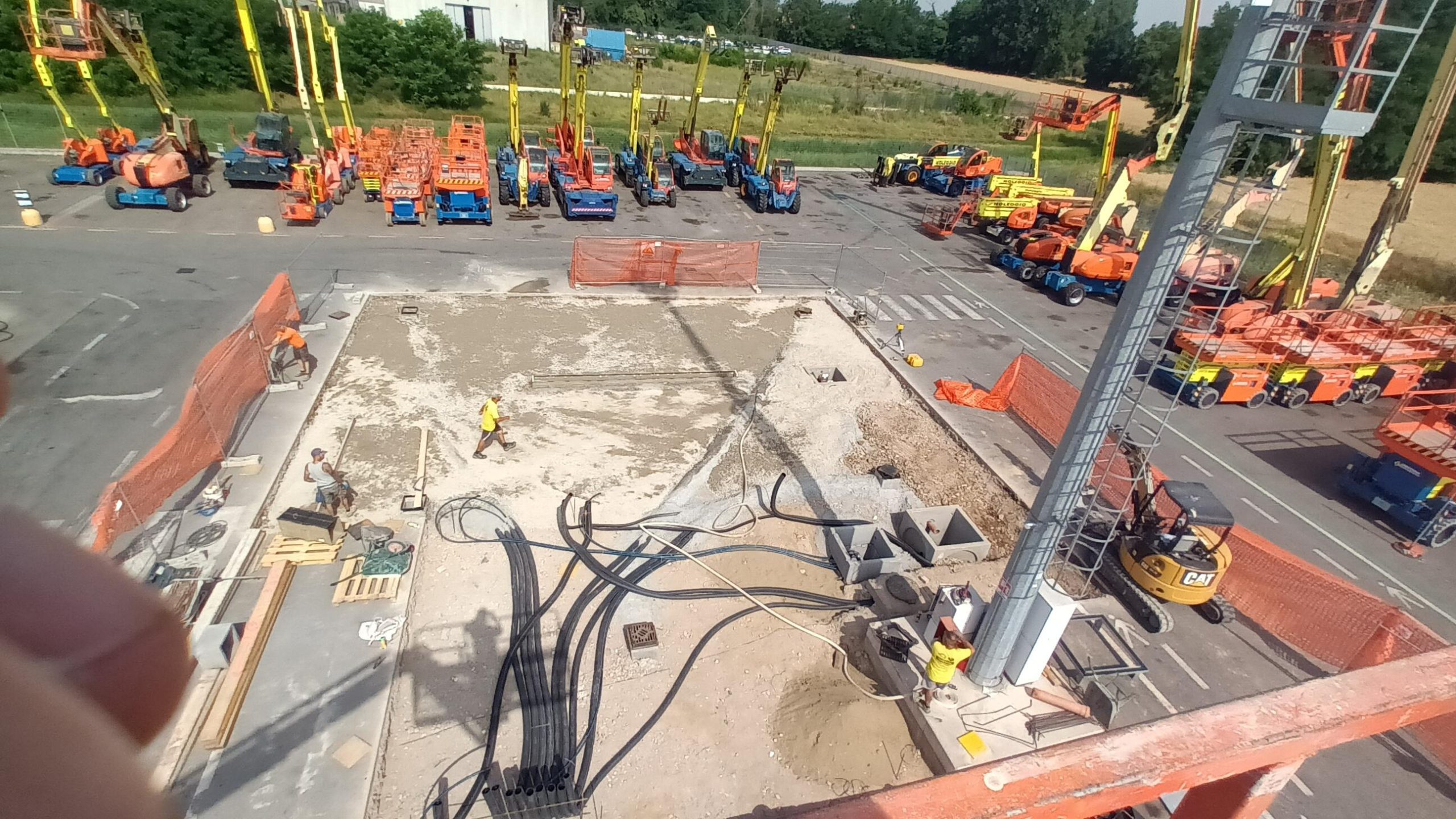

Fasi di scavo

ESEMPIO PROGETTO DI PIAZZALE IN CLS 32×8 mt
Con canale spalabile con benna 40 cm, laminazione a 2 fasi e pozzo finale con Big Bag.

DEPURATORE PER ACQUE REFLUE

ESEMPIO BAIA DI LAVAGGIO IN CLS CON POZZO

120x120x150
Sistema filtrante in acciaio Inox AISI 304 da 60x60x100

TOMBINO PER RACCOLTA REFLUI

ESEMPIO PIAZZALE PER MOVIMENTO TERRA
Con canale spalabile con benna 40 cm e 3 sezioni di laminazione. Ultima sezione con accumulo da 1000 litri

PAVIMENTAZIONE DI LAVAGGIO

ESEMPIO BAIA DI LAVAGGIO IN CLS DA 10×8 mt
canali perimetrali e centrali confluenti in pozzo con Big Bag
Rifinito con resina epossidica

TOMBINI PER DEPURATORE ACQUA

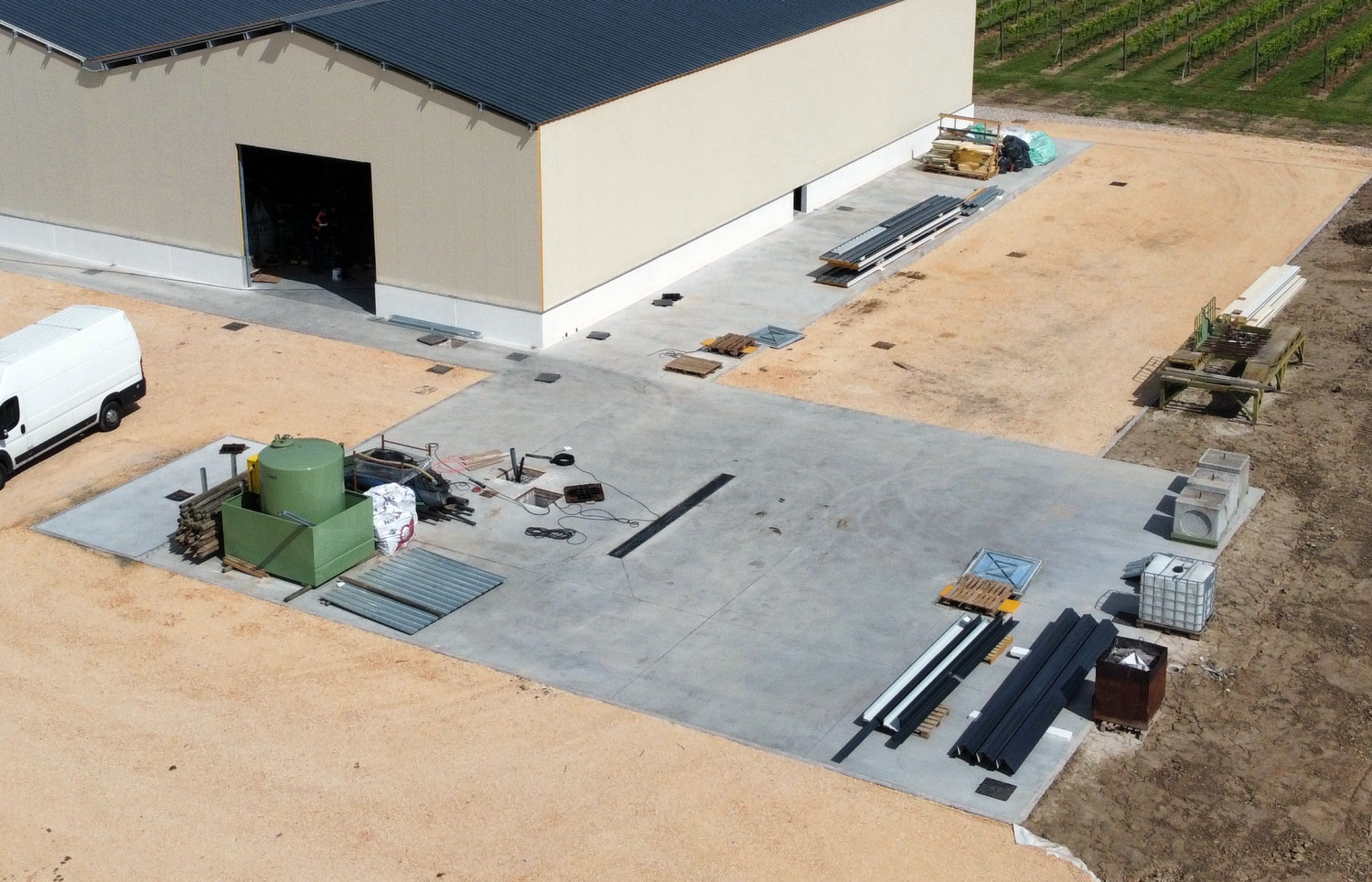

PIAZZALE PER LAVAGGIO MEZZI AGRICOLI
con canalina Pircher 25 cm e pozzo con big bag da 120x120x200 H cm

Dettaglio: POZZETTO CON DEVIATORI per la gestione acque di prima pioggia e acque di lavaggio mezzi agricoli.

pozzo di raccolta acque

COPERTURA A TENUTA PER POZZO CON BIG BAG PERMEANTE
