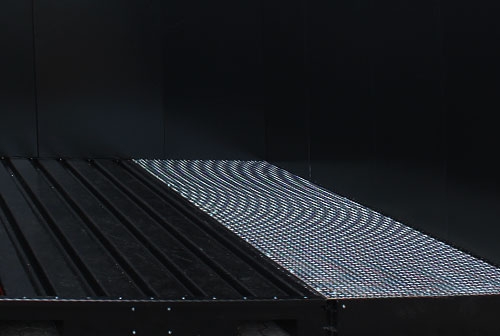

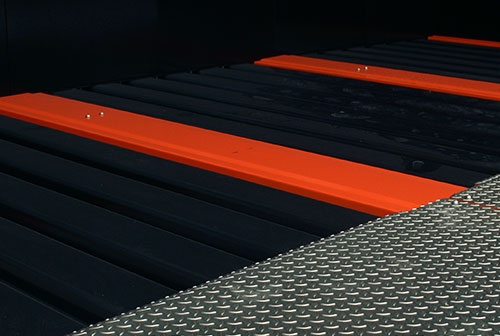

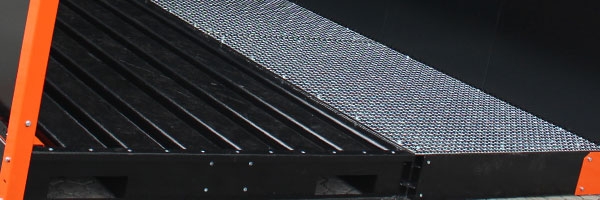

MODULO IN ACCIAIO ZINCATO E VERNICIATO CON PIANO ONDULATO
Con questo modulo è possibile realizzare diverse combinazioni

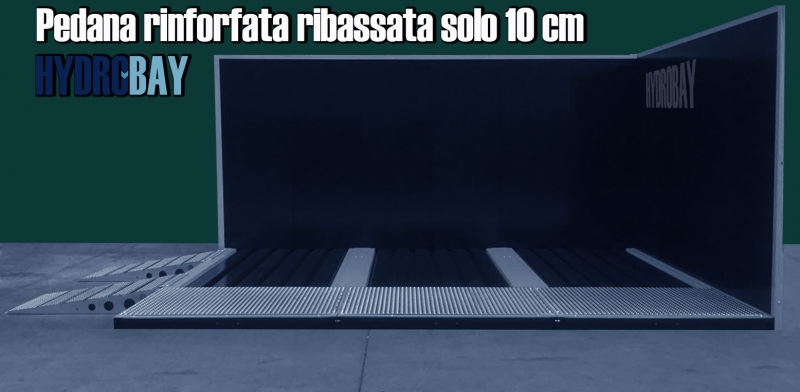

La versione basic ha una altezza di 25 cm ed è inforcabile, la versione ribassata è alta 10 cm. e non è inforcabile.
Entrambe le versioni sono adatte a carichi gravosi e terreni irregolari.

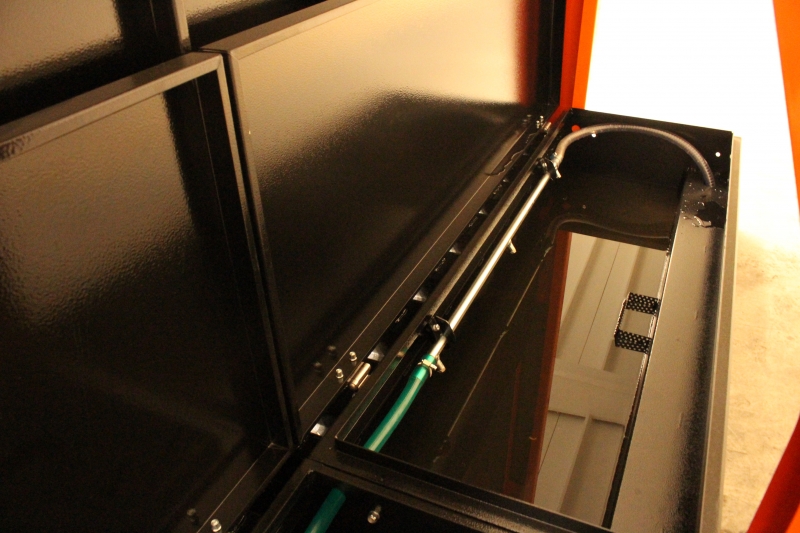

Il modulo costituisce il piano di lavaggio ed è realizzato in modo da consentire all’acqua di defluire in un canale laterale di scarico integrato , nel quale potenti ugelli alimentati da una pompa a pressione contribuiscono al deflusso dell’acqua proveniente dal lavaggio.
Alla parte terminale del canale è posizionata una pompa che aspira e invia l’acqua ai sistemi di decantazione.
[su_tabs][su_tab title=”Dimensioni modulo Basic“]Dimensioni utili : 3000×1500 mm. Altezza 250 mm.[/su_tab]
[su_tab title=”Dimensioni modulo Basic ribassato“]Dimensioni utili : 3000×1500 mm. Altezza 100 mm.[/su_tab]
[/su_tabs]
[su_spoiler title=”Dimensioni ottenibili”]
HB1 Basic = 1500×3000 mm. 1 modulo
HB2 Basic = 3000×3000 mm. 2 moduli
HB3 Basic = 4500×3000 mm. 3 moduli
HB4 Basic = 6000×3000 mm. 4 moduli
HB5 Basic = 7500×3000 mm. 5 moduli
HB6 Basic = 9000×3000 mm. 6 moduli
HB7 Basic = 4500×6000 mm. 6 moduli
HB8 Basic = 6000×6000 mm. 8 moduli
HB10 Basic = 7500×6000 mm 10 moduli
HB12 Basic = 9000×6000 mm 12 moduli[/su_spoiler]

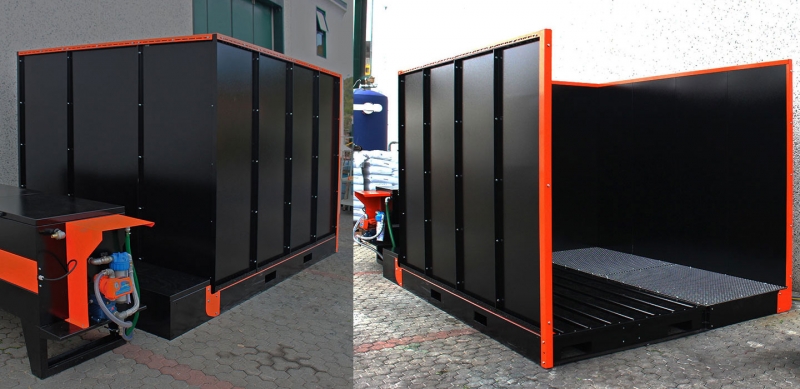

Paratie.
La pavimentazione puo’ essere dotata di paratie a protezione degli spruzzi. Le paratie possono essere installate a scelta sui lati da proteggere.

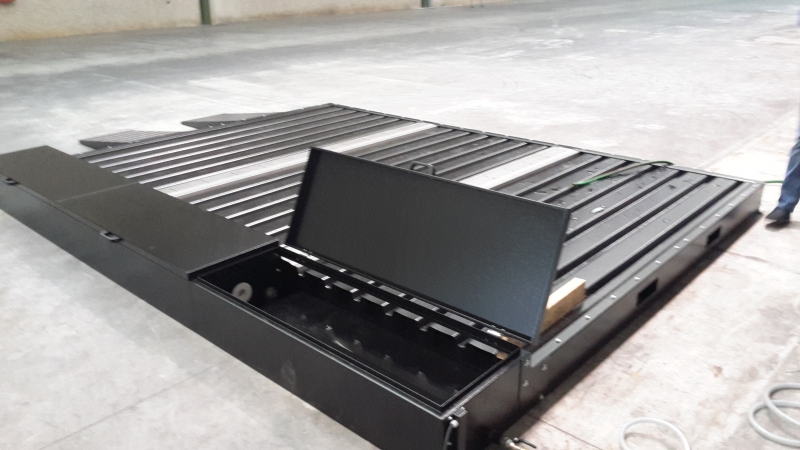

Vasca di raccolta reflui pesanti
La pavimentazione è unita ad una prima vasca di sedimentazione e trattenimento di residui pesanti. Di norma in questa vasca viene alloggiata la pompa di prelievo reflui da inviare al sistema di decantazione.
CARATTERISTICHE TECNICHE
Struttura in acciaio Fe DC01 – EN10130 compatta e robusta, dotata di bulloneria zincata in 8.8;
Posizionabile a terra in modo permanente o rimovibile a seconda delle esigenze;
Dimensioni della pedana 1500×3000 mm.
Dimensioni totali 1500×3590 mm ( esclusa rampa mm. 1257 )
Pareti laterali : da definire in funzione dell’applicazione
Portata massima 8 ton uniformemente distribuite;
Rampe di accesso da 1 a 4
Verniciatura a forno con polvere poliuretanica per un’ottimale resistenza all’uso intenso ed agli agenti atmosferici con spessore medio della vernice di 80 µm;
Attacco per collegamento a idropulitrice con filtro a cartuccia all’ingresso;

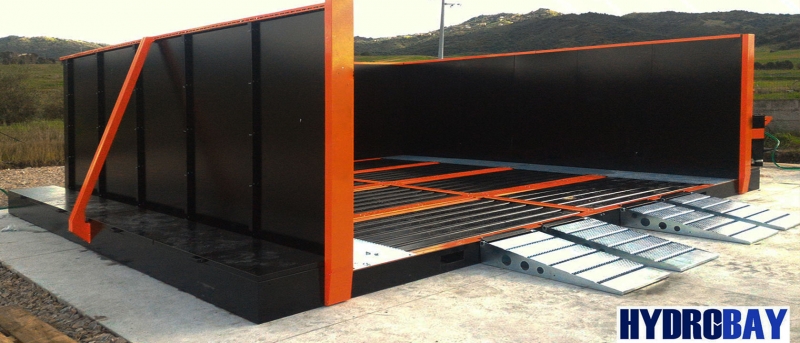

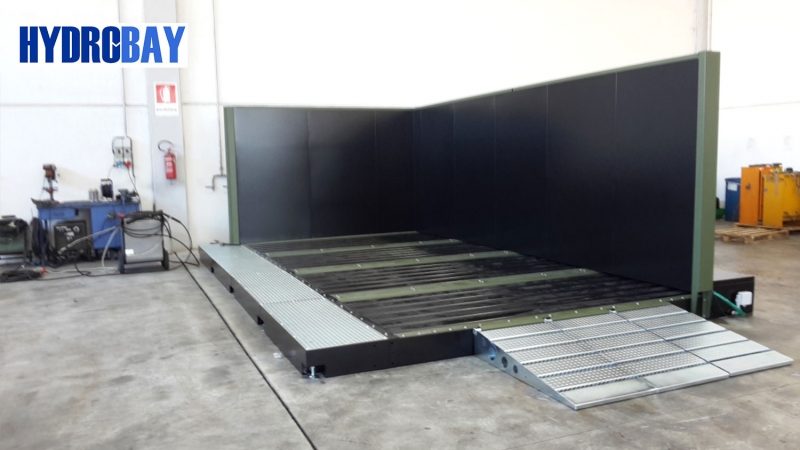

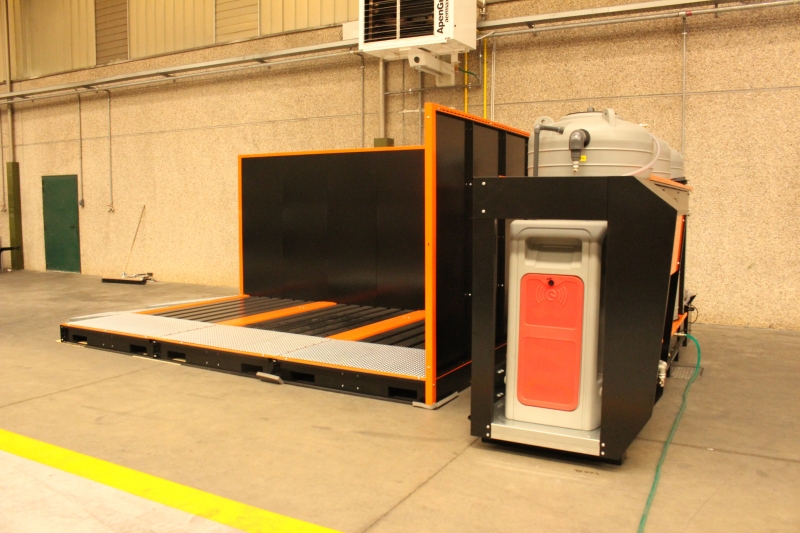

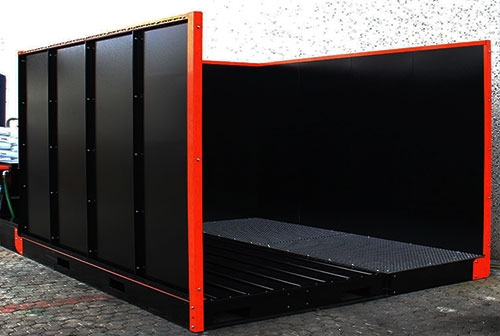

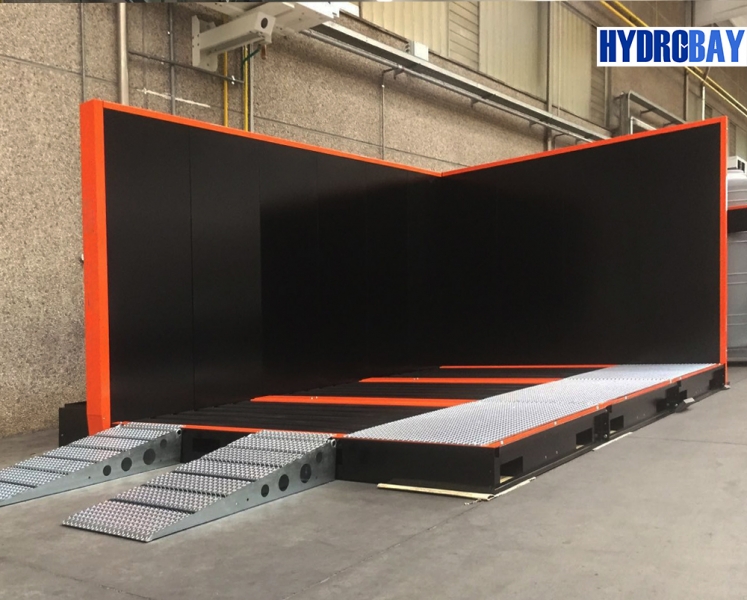

Esempi di utilizzo del modulo HB
